ゼロポイントクランプシステム APS APS

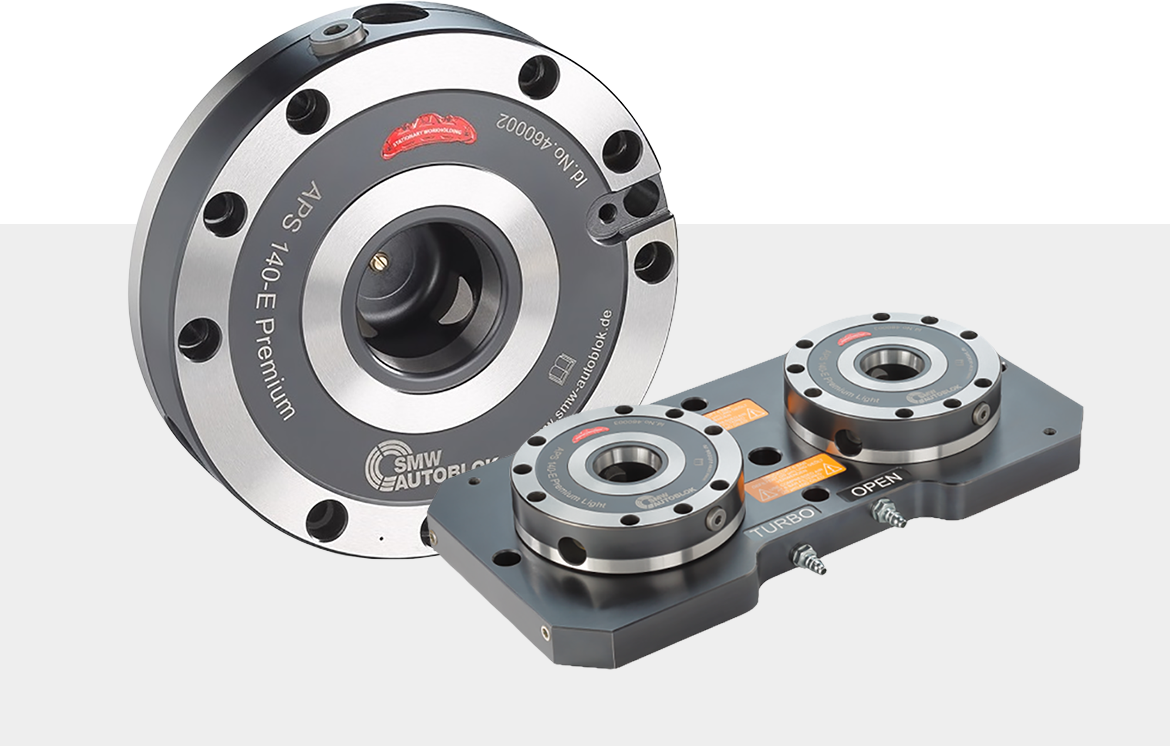

aps_main

段取り時間を90%削減

チャックやバイスなどの治具、またワーク自体を容易に着脱&高精度な位置決めを行えるシステムが「ゼロポイントクランプシステム APS」です。APSは繰り返し精度が非常に高く、段取り時間を大幅に短縮することで生産(機械)効率を向上することができます。
エアー駆動のため自動化での使用も可能です。(型式により着座確認付)

こんなお客様に最適

  • 多品種少ロット生産
  • 段取り時間を短縮したい
  • パレット交換を自動化したい
  • 治具にワークを取り付けたまま後工程に移動させたい など…

※段取替えが多いお客様に限らず、いろいろな用途にてご使用いただいております。

APSの強み

POINT01 段取り時間を大幅に短縮でき生産効率が向上
POINT02 繰り返し位置決め精度 0.005mm以下
POINT03 3本のクランプスライド
POINT04 クランプスライドはピンに対して面当たりのため高剛性
POINT05 保護コーティングと熱処理により、耐摩耗性に優れ、錆に強い
POINT06 着座確認、開端確認機能付き(仕様による)

APSの特長 POINT

無題

POINT
APSの動作

・APSの動力源はエアー(最低使用圧0.6MPa必要)
  →アンクランプ:エアー
  →クランプ:内蔵スプリング+楔、エアーにて増力
・アンクランプ時には常時エアー圧にてエアパージが行われます。

aps_point1

POINT
3本のクランプスライド

3本のクランプスライドでクランプピンを把握するメリット
・把握剛性が高い
・加工時の振動を抑えられる

・長寿命

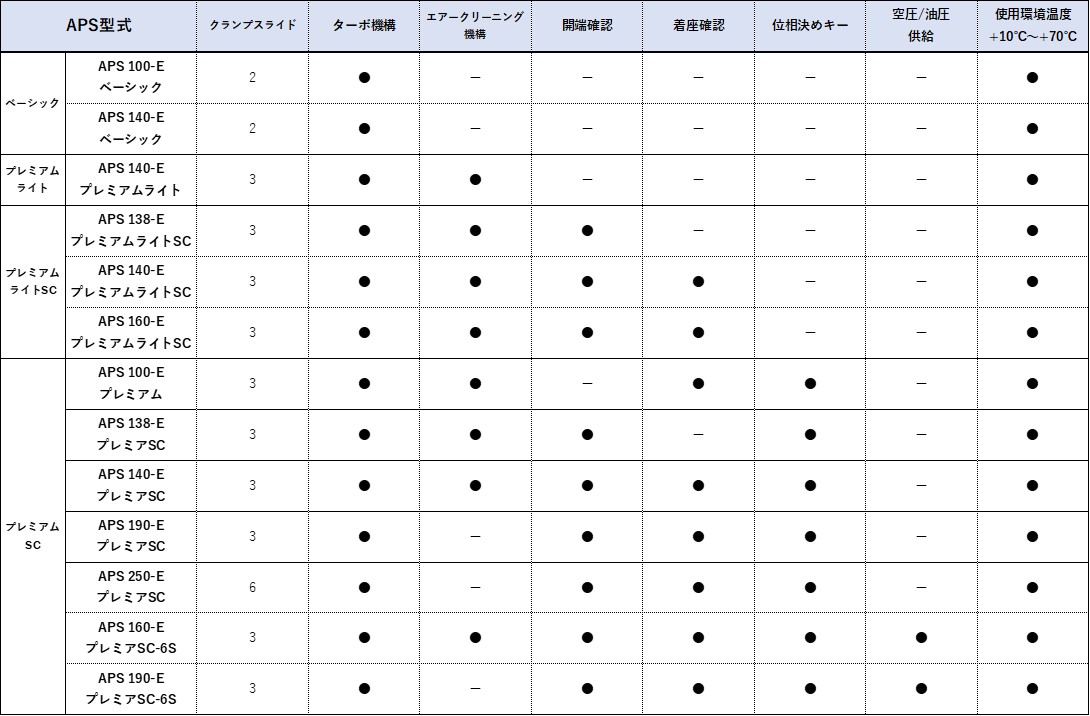

APS仕様一覧

型式 クランプスライド ターボ ターボによる引込力
(ターボなし)
回り止め付
(単体使用)
エアークリーニング機構 着座確認仕様 保護コーティング
3 2
APS 100-E プレミアム 15.0 (4)
APS 100-E ベーシック 15.0 (4)
APS 140-E プレミアム 26.0 (7.5)
APS 140-E プレミアムライト 26.0 (7.5)
APS 140-E プレミアムイノックス 26.0 (7.5)
APS 140-I プレミアム 26.0 (7.5)
APS 140-E ベーシック 26.0 (7.5)
APS 140-E ベーシックイノックス 26.0 (7.5)
APS 190-E プレミアム 45.0 (13.5)
  • サイズはΦ100~Φ190の4種類
  • ターボ機構により引込力を増力可能
  • エアークリーニングにより切粉噛み込みを防止
  • 着座確認による確実なクランプ
  • 開端確認による安全な取付・取外し
  • 油圧/エアー用カプラ付き仕様有り(190サイズのみ)

APS用クランプピン CLAMPING PIN

p5_A

Aタイプ
センタリングピン

p5_B

Bタイプ
ダイヤピン
(位置決めピン)

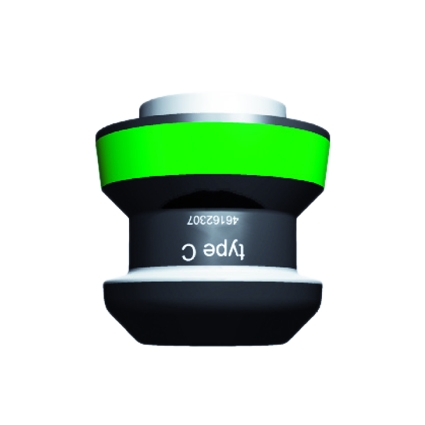

p5_C

Cタイプ
クランプピン

aps--img02

クランプピンの挿入

APS本体の挿入口とクランプピンは大きく面取りされているため、クランプピンが最大23°傾いても安全に容易に挿入することが可能です。

APSの使用例 EXAMPLE OF USE

APS加工工程
aps--works01
aps--works02
aps--works03
aps--works04
aps--works05
aps--works06
aps--works07
aps--works08
aps--works09

APS クランプユニット APS Clampig unit

APS03

APS クランプユニットの機能

1 オープン用エアー供給口
2 引込力を増力するターボ機能用エアー供給口
3 ベースプレート(高さ28mm)は高剛性で、全高はわずか60mm
4 位置決め穴によりテーブルへの取付が容易
※サイズ・仕様等、様々なクランプユニットを取り扱っております。
 カタログに記載のない特殊仕様もご相談ください。

APSクランプユニット
(空圧/油圧供給可能仕様)
APS Clampig unit

APS_Industrie4.0

APSクランプユニットの機能
(空圧/油圧供給可能仕様)

1 センターリングガイド
2 ゼロポイントクランプシステムAPS
3 6ポート (空圧/油圧)の供給が可能
※サイズ・仕様等、様々なクランプユニットを取り扱っております。
 カタログに記載のない特殊仕様もご相談ください。

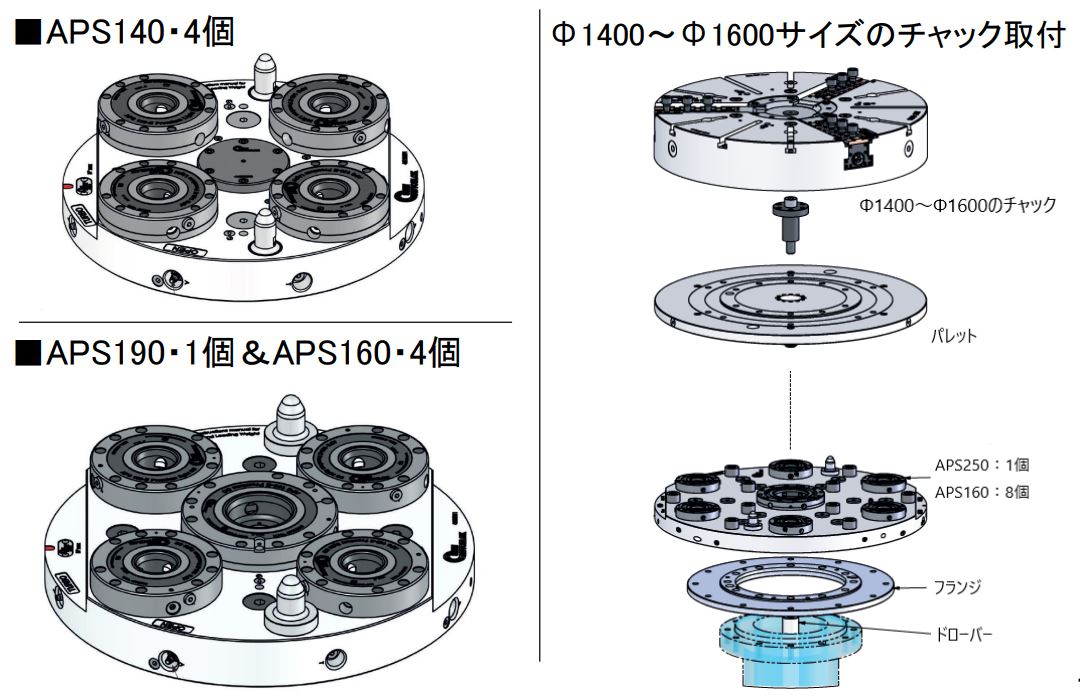

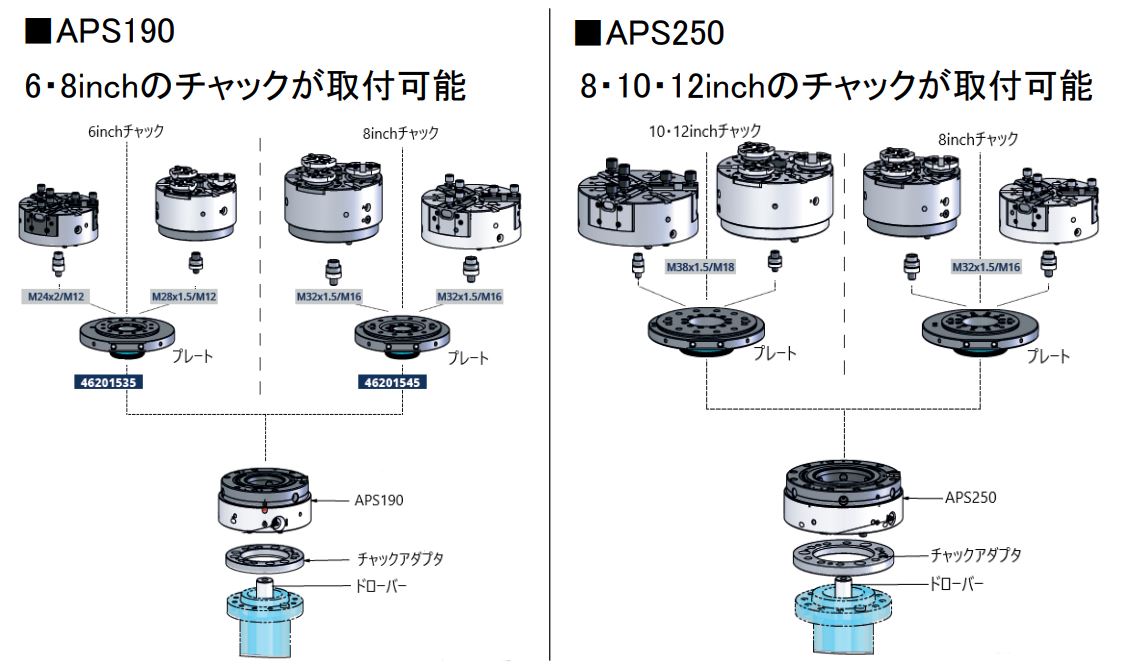

APSクランプユニットの使用例 EXAMPLE OF USE

IMG_0796

IMG_0792

pic.1

IMG_2262

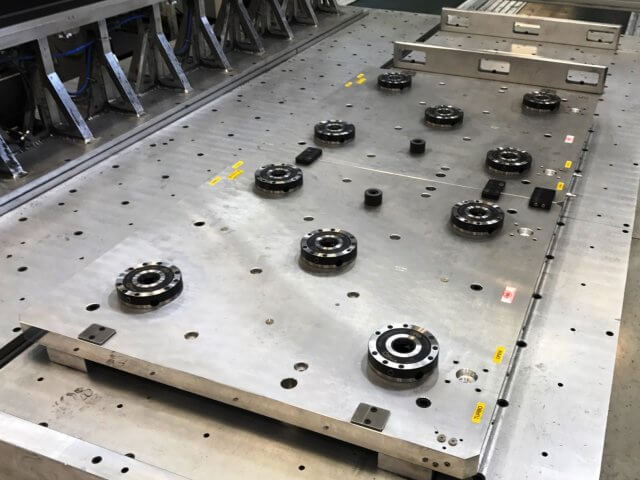

IMG_5345
EDM
IMG-WA0004_modificata
